• 高い安全性と優れた環境配慮性能
  1. （1）変異原性（Ames試験）：陰性
  2. （2）LD50（経口、経皮、ラット）：2,000mg/kg以上
  3. （3）VOCフリー
• 低温反応性に優れる
  1. カルボキシ基と室温から反応
• ポットライフが長い
• 耐久性、耐薬品性、密着性が向上

・水溶性タイプ

品名	V-02	V-02-L2	SV-02	V-04	V-10
不揮発分	40%
溶剤	不使用
pH	9～12	8～11	8～11	6～9	9～12
粘度※1 (mPa・s)	100	70	100	140	100
NCN当量※2	590	385	430	335	410
特長	スタンダード	高架橋	高架橋 常温架橋	耐加水分解性 接着性 フレキシブル	常温架橋 高反応速度
黄変性	なし
安全性
皮膚刺激性	Non Irritant				Slightly Irritant
LD50経口 (ラット)	>2,000mg/kg				－
LD50経皮 (ラット)	>2,000mg/kg				－
変異原性 (Ames)	陰性

・エマルション／ディスパージョンタイプ

品名	E-02		E-05
タイプ	乳化剤不使用		乳化剤※3使用
不揮発分	40%		41.3%
溶剤	不使用
pH	8～11		8～11.5
粘度※1 (mPa・s)	10		100
NCN当量※2	445		310
特長	ロングポットライフ		高架橋 エクストラロングポットライフ
黄変性	なし
安全性
皮膚刺激性	Slightly Irritant		Non Irritant
LD50経口 (ラット)	－		－
LD50経皮 (ラット)	－		－
変異原性 (Ames)	陰性

※1：代表値

※2：カルボジイミド基1molあたりの化学式量を表す

※3：ドデシルベンゼンスルホン酸ナトリウム

• 耐水性、耐薬品性、耐加水分解性、耐熱性、耐摩耗性が向上
• 金属、有機・無機材料に対する密着性が向上

【添加効果例】

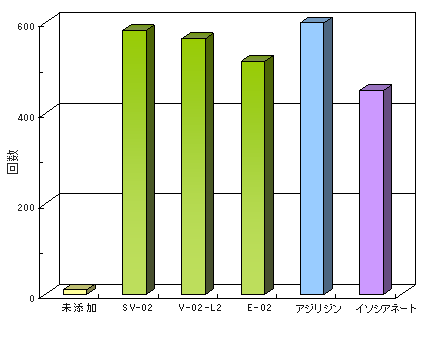

• 耐薬品性

主剤	ポリウレタンディスパージョン
架橋剤	カルボジライト 樹脂に対して6wt%（固形分換算） アジリジン 樹脂に対して6wt%（固形分換算）他社品 イソシアネート 樹脂に対して23wt%（固形分換算）他社品
基材	アルミニウム板
乾燥条件	100℃×10分＋室温24時間
テスト方法	MEK（メチルエチルケトン）を染み込ませた脱脂綿で塗膜上を擦る（ダブルラビング試験、荷重900g）。 基材が露出するまでのダブルラビング回数を測定。

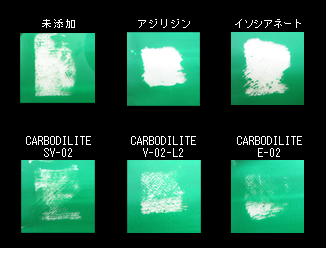

• 密着性

主剤	アクリルエマルション（インキ用）
架橋剤	カルボジライト 樹脂に対して8wt%（固形分換算） アジリジン 樹脂に対して8wt%（固形分換算）他社品 イソシアネート 樹脂に対して16wt%（固形分換算）他社品
基材	OPPフィルム
乾燥条件	60℃×5秒＋室温3日間
テスト方法	クロスカット試験 カット：10×10 碁盤目 ＃テープ：Permacel＃99

• ポットライフ

主剤	ポリウレタンディスパージョン（塗料用）
架橋剤	カルボジライト 樹脂に対して2wt%（固形分換算） アジリジン 樹脂に対して2wt%（固形分換算）他社品 イソシアネート 樹脂に対して8wt%（固形分換算）他社品
基材	アルミニウム板
乾燥条件	120℃×10分＋室温24時間
テスト方法	95％エタノールを染み込ませた脱脂綿で塗膜上を擦る（ダブルラビング試験、荷重900g）。 摩擦10、25、50、75、100回目の表面状態を目視観察。 各摩擦回数での表面状態で評点を決定（評点5：変化なし→評点0：溶解）。 各摩擦回数での評点を和してスコアを算出（最高25点）。

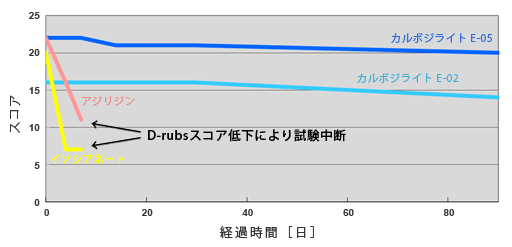

性能変化

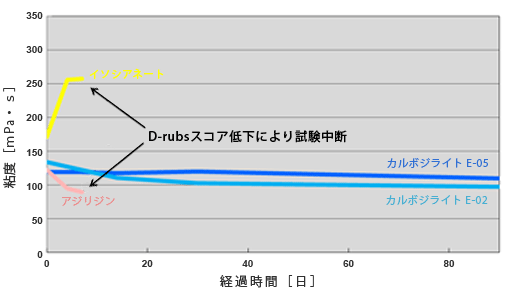

粘度変化

• カルボキシ基含有水性樹脂の架橋剤（ポリウレタンディスパージョン、アクリルエマルション、水性ポリエステル、カルボン酸変性水性樹脂など）
• 塗料、インキ、接着剤、金属表面処理剤、繊維処理剤、コーティング剤などの架橋剤
• 水性ポリエステル系樹脂、水性ウレタン系樹脂の加水分解抑制剤
• ガラス繊維などの表面処理剤および収束剤の改質
